网咖网吧合理设计布线方案

1.因地制宜地设计布线方案

　　网吧的规模大小、经营场所的格局、网吧的经营思路及未来发展战略等等，都会影响到网吧的具体布线工作。所以，一定要结合各网吧的实际情况，综合考虑诸多因素来合理制定网吧的布线方案，制定详细的操作流程，并形成相关的计划文档，并在此基础上初步预算出所需的布线设施及相关布线材料，作好采购计划。

　　2.美观与实用并重

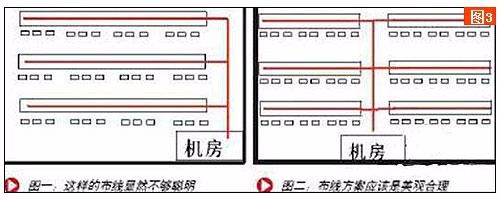

　　在制定网吧布线方案时，要同时注重美观和实用。美观要求设计的方案在具体操作时，要符合网吧整体的装修风格，适合网吧的建筑格局;实用要求设计的方案一定要切实可行，且在投资上尽量合理地节约成本。网吧布线所设计的布线方案，要综合考虑其安全性、稳定性、可管理性、易维护性。

　　3.具有可扩展性

　　在现阶段的投资计划下设计布线方案，同时要求具有一定的可扩展性。即要留有一定的余地，充分考虑到网吧日后经营规模的扩展。预先作好发展规划，以便在具体实施规模扩展时，能够方便快速地施行。

选购优质的布线产品：

相对机器的几十上百万人民币的投资来说，布线工作的投入要小得多了，加之布线工作又是如此的重要，因此在布线工作方面是丝毫不能省的，以免带来后患，所以在购买布线产品时，一定要选择优质的布线产品。

　供电布线方面的产品，主要包括：电表(含电表箱)、电线、空气开关、多用插座、灯具、配电线箱等。这些供电产品建议到当地正规的供电产品经营点购买，一般产品质量方面要放心一些。电表选择三相四线式的电表，且电表量程越大越好，因为网吧是个耗电大户，以免电表量程不够而导致需要经常对电表显示电度数进行清零和校验工作。供电线要选择国标的铜芯线，且线径较粗为好，可承担的负载较多。

　　空气开关要选择精密度高的、安全性好的开关。多用插座建议购买那种单独的带线盒的插座，而不是使用平常的那种多用排插，一般要选择8孔的插座，即两个三孔的加一个两孔的插座，两个三孔的用于主机和显示器供电，两孔可用于音箱的供电，如果不使用音箱，则可将来供网友上网时手机的应急充电之用。

　至于灯具，品种花样繁多，则要视各个网吧的经营思路来确定了，但总体上要求选择安全性高、使用寿命长的灯具，因为这些东西在以后维修更换方面有的并不是很方便，甚至很麻烦的。此外，应急照明灯、充电式的手电等，这也是网吧经营工作中必不可少的工具，质量也要有保证，免得“灯到用时方恨烂”呀!

　　最后，还有一个重要的产品，就是配电线箱，利用它可将供电的重要控制部分集中在一起，方便操控，同时也不会遭到其他人的误操作或破坏。

　　网络布线方面的产品，主要包括：路由器、交换机、网络适配器(即网卡)、网线、水晶头、接插件(如专用的网络插座)、网络布线管槽、布线机柜等。

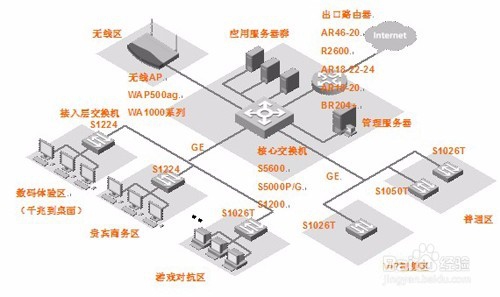

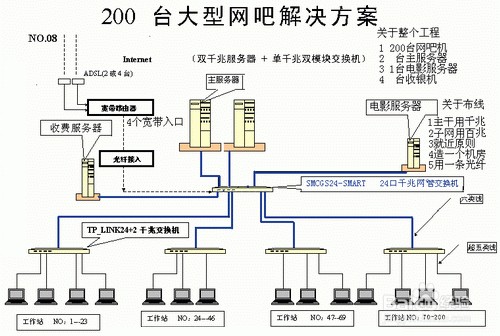

　　现在网吧局域网的总体结构基本都是“ISP——路由器——总交换机——交换机——各工作站”的模式，所以为了实现网吧局域网内部所有的工作站都能共享上网，路由器是省不了的一个设备。从上面的这条链路来看，足可以说明路由器在网吧网络设备中的重要性了，因为它是网吧与外界互联网相连接的一个关口，它的性能将直接决定着网吧网络速度的快慢。所以，选择一款性能好的路由器是十分重要的。

　　对于现在的网吧来讲，几百块钱的路由器那就不用看了，如果选择这种低档的路由器，在网络高峰期，马上就可很明显地感觉到网速的变化来，建议使用网吧专用路由器，这类路由器具有性能好，价格适中，支持双线路智能切换，防病毒，防攻击等功能。

　　根据目前的网吧现状，网吧使用的交换机主要以百兆交换机为主，是否采用千兆或更高档的交换机，视网吧具体的投资规模和实际情况而定。交换机的选择，一定要选择名牌产品，质量好，性能佳。在这一点上，一点都马虎不得，因为交换机是整个网吧内部局域网的核心部件，直接关系到网吧局域网的网络连接和传输速度。

　　规模小的，可以选择中低端的交换机，规模大的则一定要选择中高端的交换机，内置有很多的实用功能，为网吧合理控制内部网络提供了保障。

　有关优质网线和低劣网线的比较方法，在网上也可找到相关的资料，大家不妨在购买前先查阅一些相关的资料，做到心中有数，选择水晶头也是要选择较好的品牌，如AMP(安普)的，好的水晶头上的插针铜片所采用的材料阻抗较小，不易氧化、生锈。

　　一些杂牌水晶头的插针铜片与RJ-45插孔接触面比较小，容易造成接触不良。选择水晶头时，还要注意水晶头的生产工艺，插针绝不能有氧化变色，并且接触面要大一点、光亮一点。另外水晶头的塑料卡扣弹性要好，否则很容易因扣不紧而引起与网卡或网线插座接口的接触不良。

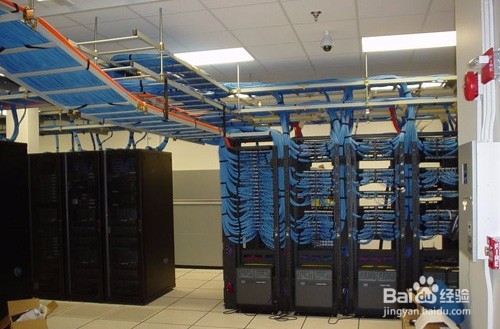

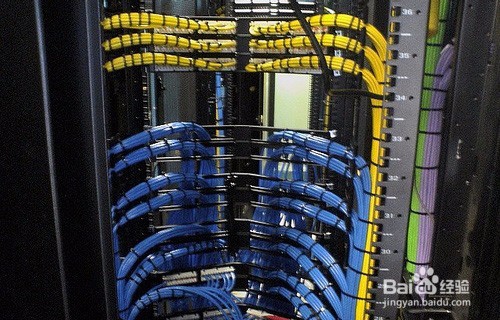

　　其他的如网络布线管槽、布线机柜也是必不可省的，为了布线工作完成后对网吧内部整体形象不造成影响，最好使用这些产品。当然，这些产品在要求不高的情况下，也不一定非要使用专业的产品，可以自己选购一般的PVC管槽就可以了，机柜可以自己根据实际情况找工匠定做也行。

　网卡的选择也很重要，要配得上交换机才行。现在网吧大都使用的是10M和100M自适应的网卡，品牌上面也要选择好一些的，中高档的网吧可以使用3COM、INTEL、NETCORE等的网卡，中低档的网吧选用TP-LINK、D-LINK的网卡也是很不错的，一定要切记，杂牌的网卡千万不要考虑。网吧是否要选择更高档的1000M网卡，可根据网吧的规模和经营发展思路来选择采购。

　　网线作为网络信息传输的载体，其重要性也是不言而喻的。而在实际工作中，很多人都忽略了这一点，常常有人认为“网线”没有什么可考虑的，只要是双绞线，或只要是5类双绞线就可以了，其实不然，事情远不是这么简单的。为了降低信号的干扰，双绞线电缆中的每一线对都是由两根绝缘的铜导线相互扭绕而成，而且同一电缆中的不同线对扭绕圈数、间距也是不一样的。而且在绕线方向上标准双绞线电缆中的线对是按逆时针方向进行扭绕。

　　有些非正规厂商生产的电缆线为了简化制造工艺，电缆中所有线对的扭绕密度相同，这些不良现象将会引起双绞线的近端串扰(指UTP中两线对之间的信号干扰程度)，从而使传输距离达不到要求。双绞线的扭绕度在生产中都有较严格的技术标准，实际选购时，在有条件的情况下可用一些专业设备进行测量，但一般用户只能凭肉眼来观察。

　　所以，网吧在购买网线时，最好请专业的网络工程技术人员来进行。现在一般都选择5类线或超5类线。一般要求选择品牌的网线(如安普AMP)，其性能要好些。一定要注意的是，即使是同一品牌的，也有很多种，有的甚至是假冒的，如同是安普的网线，就有多种，其包装也会不一样，有时价格之间会相差近一半左右。
